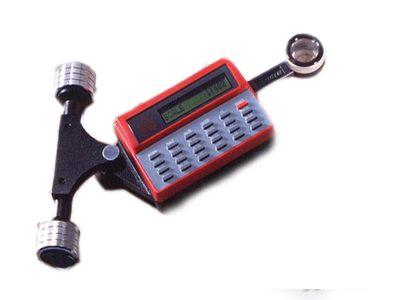

求積儀/數字求積儀 型號：HAD-QCJ-2000
HAD-QCJ—2000型數字式求積儀可以快速測定意形狀，何比例的不規則圖形面積，它廣泛應用于農業、林業、地質、勘探、水利、城市規劃、土地普查等域，是廣大程術人員從事科學研究，導生產、求測面積的常用儀器。 二、主要術標： *測量范圍——寬300mm，長度不限的圖形 相對誤差——±0.2% 顯示方式——16位點陣LCD顯示 電源電壓——內貯電源DC6V 儀器的重量——1.25kg 儀器主機的外形尺寸：26cm×18cm×4cm 三、儀器的點： 1.可予置何比例； 2.可予置單位；(公頃、平方公里、平方米、平方厘米；英畝、平方英里、平方英尺、平方英寸；市頃、畝、分、平方尺。) 3.有8個存貯單 m2/1 ft2/2 fen/3 km2/4 mi2/5 mu/6 ha/7 ac/8 4.可多次測量不同面積求和； 5.可多次測量同面積求平均值； 6.可行面積單位的轉換。
四、儀器的結構： HAD-QCJ—2000型數字式求積儀是由主機和電源充電器組成。儀器主機的結構及各件的名稱如 圖所示。按鍵能如圖二所示。 五、能按鍵和顯示屏狀態介紹 1.能按鍵如圖二所示 2.能按鍵和顯示屏狀態詳細介紹 (1)unit：予置單位鍵。 此鍵和各單位鍵(如圖二所示)及enter鍵、esc鍵配合使用。操作方法如下： 將電源開關置于ON，儀器顯示measur 0.■cm2，按壓unit，儀器顯示MODULE cm2， 按壓m2/1，儀器顯示MODULE m2，按壓enter,此時儀器的單位被設置為平方米。 (2)scale：予置比例鍵。 此鍵和cm2/0、m2/1、ft2/2、fen/3、km2/4、mi2/5、mu/6、ha/7、ac/8、qin/9、enter、esc等鍵配合使用。操作方法如下： 按壓esc，儀器顯示area 0.0m2，按壓scale，儀器顯示SCALE 1：— ，按壓m2/1、cm2/0，儀器顯示SCALE 1：10，按壓enter，儀器顯示area 0.0m2。此時儀器的比例被 設置為1：10。 (3)trace：描跡控制鍵。 此鍵控制儀器是否處于測量狀態。儀器的比例、單位被設置后，按壓trace，儀器顯示TRACE 0.0m2，移動描跡器，沿被測面積的輪廓線回到起始點處停下，按壓enter，儀器顯示S: ×.×m2，×.×平方米即為所測圖形面積值。(注：在測量過程中，顯示屏不顯示數據信息，只有按enter確認后，才顯示出結果。) (4)enter：確認鍵。 在行unit、scale、f1、f2、f4、f5、trace等控制鍵操作時，須用enter鍵確認某操作的結束。 (5)esc：跳出鍵: 在行f1、f2、f3、f4、scale、unit等控制鍵操作時，須用esc鍵，成能的相互轉換。按壓此鍵，儀器顯示area 0.0cm2。 (6)f5：存貯鍵 此鍵操作過程如下： 移動描跡器測量某被測面積，按壓enter，儀器顯示S: ×.×m2，按壓f5，儀器顯示STOCK■，按壓m2/1，儀器顯示STOCK 01■，按壓enter，儀器顯示TRACE 0.0m2，×.×數據信息被存貯到m2/1存貯區內，此時儀器恢復原測量狀態。 (7)f4：顯示存貯鍵 此鍵的操作過程如下： 按壓esc，儀器顯示area 0.0m2，按壓f4，儀器顯示SHOW■，按壓m2/1，儀器顯示SHOW 01■，按壓enter，儀器顯示S: X.Xm2，×.×平方米即為m2/1存貯單元中的數據信息。 (8)f2：求和鍵。 此鍵的操作過程如下： 多塊面積測量，將測量數據存入不同的存貯區后，按壓esc，儀器顯示area 0.0m2，按壓f2，儀器顯示SUMMAT Σ1-8■，按壓enter，儀器顯示S: ×.×m2，×.×平方米即為多塊面積 的和。 (9)f1：求平均值鍵。 此鍵的操作過程如下： 塊面積多次測量，將測量的數據信息存入不同的存貯單元后，按壓esc，儀器顯示area 0.0m2，按壓f1，儀器顯示AVERAGE X■，按壓enter，儀器顯示S: ×.×m2 ,×.×平方米即為某面積的平均值。 (10)f3：清內存鍵。 此鍵的操作過程如下： 按壓esc，儀器顯示area 0.0cm2，按壓f3，儀器顯示STOCK 0.0，此時8個存貯區的數 據信息**。 (11)RESET：復位鍵。 按壓此鍵，儀器顯示mensur 0. ■cm2，此時與打開電源開關的顯示狀態相同，儀器處于初始化狀態，默認輸入比例為1：1，單位為cm2，內存為0。在作過程中若誤操作此鍵，儀器將回到初始化狀態，要想測量還需重新設置相關參數。 (12)test：檢測鍵。 此鍵為出廠前校核儀器的精度控制鍵。當用戶誤操作此鍵，儀器顯示TEST字符時，請使用RESET復位后，再行其他操作。 3、面積單位的換算 操作方法如下： 儀器成某次測量，按壓enter，儀器顯示S: ×.×cm2按壓f5，儀器顯示STOCK ■ ，按壓ft2/2，儀器顯示STOCK 02■，按壓enter，儀器顯示TRACE 0.0cm2，按壓esc，儀器顯示area 0.0cm 2，按壓unit，儀器顯示MODULE cm2，按壓m2/1，儀器顯示MODULE m2，按壓enter，儀器顯示area 0.0m2，按壓f4，儀器顯示SHOW ■ ，按壓ft2/2，儀器顯示SHOW 02■，按壓enter，儀器顯示S: ×.×m2。此時，將存貯在ft2/2存貯單元中，單位為平方厘米的數據轉換成單位為平方米的數據信息，并顯示出來。 六、使用方法 1.求平均值測量 例如：測圖紙上比例為1：10，單位為m2的圖形面積。(如圖三所示) (1)測量前準備作 在被測圖形輪廓線上確定a點，a點為圖形的近似中心點，以a為起始點，把儀器如圖三擺放，使描跡器上的紅點與a點重合。 (2)測量 將電源開關置于ON，儀器顯示measur 0.■，按壓unit，儀器顯示MODULE cm2，按壓m2/1，儀器顯示MODULE m2，按壓enter，儀器顯示area 0.0m2，按壓scale，儀器顯示SCALE 1:-，按壓m2/1、cm2/0，儀器顯示SCALE 1：10，按壓enter，儀器顯示area 0.0m2，按壓trace，儀器顯示TRACE 0.0m2，此時儀器被設置比例為1：10，單位為平方米的測量狀態，移動描跡器，使描跡器的紅點沿被測面積的輪廓線按順時針方向移動，直回到起始點a處停止，按壓enter，儀器顯示S: X.Xm2，X.X平方米即為所測圖形A的數據信息。按壓f5，儀器顯示STOCK ■，按壓m2/1，儀器顯示STOCK 01■，按壓enter，儀器顯示TRACE 0.0m2。X.X數據信息被存貯到m2/1存貯單元中，儀器處于測量狀態。 (3)再次測量這塊面積時，檢查描跡器紅點與起始點a是否重合。檢查后，按壓esc，儀器顯示arca 0.0m2，按壓trace，儀器顯示TRACE 0.0m2，移動描跡器，成測量，將測量數據存入其他存貯單元中。 (4)成多次測量后，按壓esc，儀器顯示area 0.0m2，按壓f1，儀器顯示AVERAGE X■，按壓enter，儀器顯示S: XX.Xm2，XX.X平方米即為多次測量A塊面積所求的平均值。 2.求和測量 例如：測比例為1：5，單位為平方米的圖形面積B。(如圖四所示) (1)測量準備作 如圖四所示，把寬度大于300mm的圖形B分割成二塊，在被測圖形B1、B2的輪廓線近似中心點確定起始點b1、b2，把儀器(如圖三)擺放在圖四的b1處。 (2)測量 按壓esc，儀器顯示area 0.0cm2，按壓unit，儀器顯示MODULE cm2，按壓m2/1，儀器顯示MODULE m2，按壓enter，儀器顯示area 0.0m2，按壓scale，儀器顯示SCALE 1：-，按壓mi2/5，儀器顯示SCALE 1：5，按壓enter，儀器顯示area 0.0m2，按壓trace，儀器顯示TRACE 0.0m2,此時儀器被設置比例為1：5，單位為平方米的測量狀態。移動描跡器，使儀器的紅點按順時針沿被測面積的輪廓線，直回到起始點b1處停止，按壓enter，儀器顯示S: X.Xm2，X.X平方米即為所測圖形B1的面積值。按壓f5，儀器顯示STOCK■，按壓m2/1，儀器顯示STOCK 01■，按壓enter，儀器顯示TRACE 0.0m2，X.X數據信息被存貯到m2/1存貯單元中，儀器處于測量狀態。 (3)把儀器(如圖三)擺放到圖四的b2處。 按壓esc，儀器顯示area 0.0m2，按壓trace，儀器顯示TRACE 0.0m2，移動描跡器，參照前面的方法繼續測量，再將測量數據存入ft2/2存貯單元中。 (4)兩次測量結束后，按壓esc，儀器顯示area 0.0m2，按壓f2，儀器顯示SUMMAT 1-8■，按壓enter，儀器顯示S: X.Xm2，X.X平方米即為B1、B2兩塊面積之和B。 3.其他說明： (1)在測不同比例，不同單位的多塊面積，每次須重新設置比例和單位。 (2)多次測量的數據信息被存貯，求和、求平均值運算時，所有的內貯數據信息，均按*次設置的單位，比例處理后行運算。單位以*次設置的單位為準。 (3)不掉電行其他面積的測量都須用f3清掉內存信息后，再行求和或求平均值的運算。 七、儀器電源說明： 當儀器顯示LACK BATTERY字符時，為電壓不足，儀器不能正常作，請用QCJ-2000型用電源充電。在室內作時，可邊充電邊測量。 八、注意事項 ●請勿把儀器存放在溫，潮濕的環境中。 ●儀器應輕拿輕放，避免劇烈沖撞，損壞傳感器及其他件。 ●電源重新啟動或按壓RESET鍵，儀器被初始化，默認輸入比例為1：1，單位為平方厘米，內存為0。 ●儀器長期放置時，60天充電次以防電池?fù)p壞。 ●當儀器顯示S： OVER時，測量結果溢出。請輸入適當?shù)谋壤?、單位重新測量。 九、儀器裝箱明細： 1.QCJ—2000型數字式求積儀臺 2.QCJ—2000型電源臺 3.使用說明書本 4.儀器箱個 5.合格證個
