電纜故障測試儀由電力電纜故障測試儀主機、電纜故障定位儀、電纜路徑儀三個主要分組成。電纜故障測試儀主機用于測量電纜故障故障性質，被測電纜長及電纜故障點距測試端的大致位置。電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的位置。而對于未知走向的埋地電纜，則需使用電纜路徑儀來確定地下電纜的走向。若已知地下電纜的具體走向，可不使用電纜路徑儀。電纜故障測試儀主機可與筆記本電腦直接相連，便于管理與操作。整套電纜故障測試儀器配合使用可以快速準確地找到各種電纜的故障點，電纜故障追蹤儀適用于廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等門。西安華傲生產的電力電纜故障測試儀系列產品廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、頻同軸電纜及市話電纜的低阻、短路、開路及各種阻故障的探測，是保障安供電的備設備和電纜生產、維護作者的得力助手。經北京供電局、天津供電局、武漢供電局、西安供電局等多家單位實際使用，用戶普遍反映XA-DZY-2000電纜故障測試儀器具有使用方便、測量精度、測試時間短和性能穩定的優點，得到了廣大用戶的致好評。

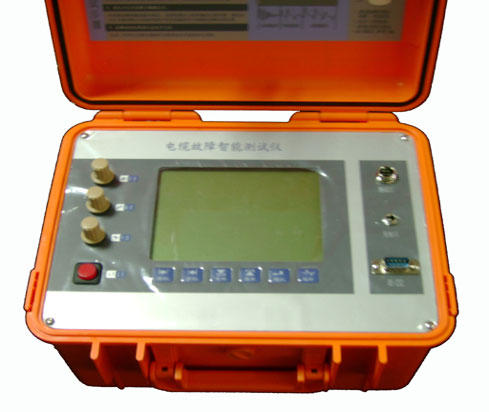

（）、XA-DZY-2000電纜故障測試儀（主機）


可測的電纜故障類型：

各種截面的鋁芯或銅芯電力電纜、同軸電纜、及其他類型電纜的：

閃絡性電纜故障或電阻值的故障；
封閉性電纜故障或般阻的故障；
電纜的低阻故障、短路或開路故障；
電纜長度和電波在電纜中的傳播速度。


規格及參數
可測電纜的電壓等： 35KV 以下；
*測試距離： 15Km；
作限誤差： ±3%；
使用環境溫度： -10～40℃；
使用環境濕度： 45～75 %；
作 電 源： 可充電電池
耗： 30W；
外 形 尺 寸： 230*140*270（mm3）；
重 量： 2 kg；


電力電纜故障距離的粗測

（二）、XA-DZY-2000電纜故障定位儀

    XA-DZY-2000電纜故障定位儀配備了流的集成電路和放大器。在XA-DZY-2000電纜故障定位儀器的聲音通道上的過濾裝置*限度地去除干擾噪音，同時增強電弧產生的聲音。液晶顯示屏可同時顯示聲音脈沖和磁脈沖以及故障點距探頭測試點的距離。這樣通過監聽地下聲音的變化及顯示距離來共同判斷故障點。
規格及參數
 可同步接受故障點放電時產生的聲波和電磁波并顯示探頭到故障點的距離；
 顯示距離： *22.6米，*小距離0.1米；
 電源電壓： 9V；
     耗： 0.2W；
 使用溫度： - 10-40℃；
 外形尺寸： 定位儀：180*80*70； 探 頭：Ф85*90；
 重    量： 1.5Kg（含探頭）；

（三）、XA-DZY-L電纜路徑儀

    XA-DZY-L 電纜路徑儀是核查地下電纜走向、埋深的儀器，在電纜徑路不明的情況下，查找地下電纜的路徑及深度。
規格及參數
 測試信號： 正弦波，頻率 15KHz、1KHz；
 輸出率： > 30W;
 輸出阻抗： >8Ω;
 電源電壓： 交流220V± 10﹪，50Hz±1﹪；
 使用環境溫度：-10 - 40 ℃；
 外形尺寸： 300*250*90
 重    量： 1.5kg

下圖為筆記本電腦與主機相連所采波形，圖形更直觀、更清晰。

電力電纜故障測試的定點

電纜路徑的查找
