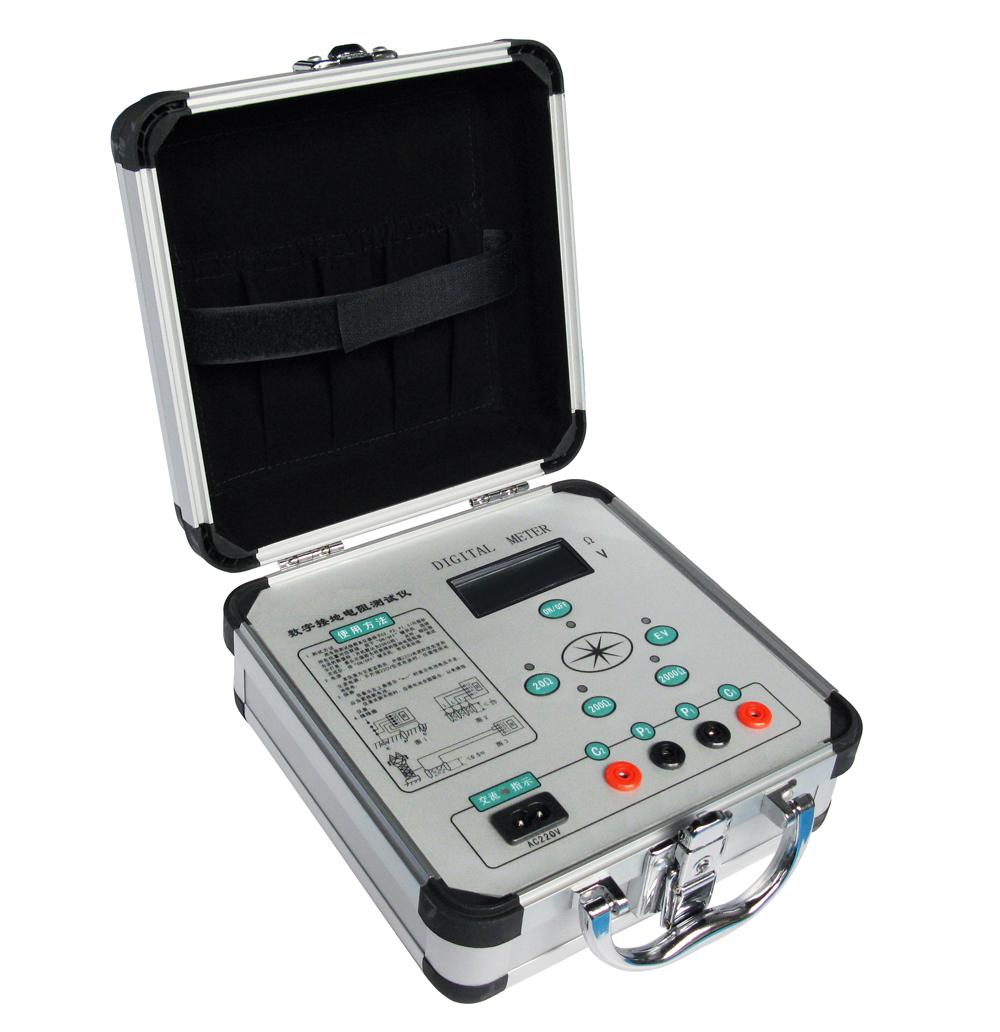

數字接地電阻測試儀/接地電阻測試儀/電阻測試儀型號：HY-ET2571B
、產品介紹
1、作原理
本表摒棄傳統的人手搖發電作方式，采用的中大規模集成電路，應用DC/AC變換術將三端鈕、四端鈕測量方式合并為種機型的新型接地電阻測量?jī)x。
作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地C和被測物E組成回路，被測物上產生交流壓降，經輔助接地P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～20Ω，0～200Ω，0～2000Ω。
2、使用范圍
本表適用于電力、郵電、鐵路、通信、礦山等門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。
3、主要點
· 結構上采用強度鋁合金作為機殼，電路上為防止頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。
· 采用DC/AC變換術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
· 允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。
·本儀表不需人調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。
二、術標
1、使用條件
環境溫度：0℃～+45℃
相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
電阻：0～20Ω10mA），2～200Ω(1mA)，
20～2000Ω(0.1mA)
電壓：AC 0～20V
3、測量精度及分辨率
精度：0～0.2Ω≤±3%±1d
0.2Ω～2000Ω≤±1.5%±1d
1～20V≤±3%±1d
分辨率：0.01Ω、0.1Ω、1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
·允許輔助接地電阻RC（C1與C2之間）
0～20Ω ≤1KΩ
20～2000Ω ≤2KΩ
RP（P1與P2之間）<40KΩ 誤差≤±5%
·允許地電壓（頻有效值）≤5V 誤差≤±5%
5、電源及耗
*率損耗≤2W
直流：8×1.5V(AA，R6)電池
交流：220V/50Hz
6．體積與重量
體積：220mm×200mm×105mm
重量：≤1.4kg
三、使用方法
1、接地電阻測量（如圖）
· 沿被測接地E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。
· 用用導線將地阻儀端子E（C2、P2）、P1、C1與探針?biāo)谖恢脤?duì)應聯接。
· 開啟地阻儀電源開關“ON”，選擇合適擋位輕按下鍵該檔標燈亮，表頭LCD顯示的數值即為被測得的地電阻。
2、土壤電阻率測量（如圖二）
四、注意事項
1、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。
2、測量保護接地電阻時，定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用用導線連在接地體上，C2在外側P2在內側如圖四所示：
3、測量大型接地網接地電阻時，不能按般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。
4、測量地電阻時*反復在不同的方向測量3～4次，取其平均值。
5、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優使用交流電。
6、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池取出，以免銹蝕儀表。
