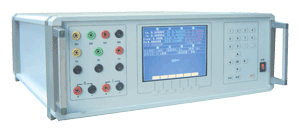

交流采樣 變送器校驗裝置 型號：H13960
本產品是按照GB/T13729-92《遠動終端通用術條件》、DL/T630-1997《交流采樣遠動終端術條件》和檢定規程JJG126-95《交流電量變換為直流電量電測量變送器檢定規程》以及家電網公司《交流采樣測量裝置校驗規范》的要求而*的三相0.05表源體化裝置。裝置中表的核心術是由數字信號處理器（DSP）和16位速模數轉換器組成的精度頻交流采集器;源的信號分也是由DSP和16位速數模轉換器組成可控制的正弦波、畸變波信號源。
本裝置模擬量輸出和模擬量輸入的量程,充分考慮了上述GB/T13729-92、DL/T630-1997和JJG126-95規程中所有的優和非優采用值。
采用6.5英寸TFT彩色液昂屏,圖表字符顯示清晰。裝置具有精度、作穩定可靠、操作方便靈活等點。
用途及點1.可自動檢驗電力系統中各種交流采樣裝置和電測量變送器的基本誤差,電壓、電流、波形、切率因數等響量引起的改變量,變送器輸出直流電壓(電流)中的 紋波含量和響應時間等。
2.可生成2～31次諧波的畸變波,諧波個數、次數、幅度以及諧波對基波的相位均可程控。
3.放的作頻帶為40Hz～1kHz,有良好的線性。電流放為恒流源,電壓放為恒壓源。由于重量輕,因此更適合用于現場校驗交流采樣器和電測量變送器。
4.可離線(虛負荷)校驗或在線(實負荷)檢驗交流采樣器。
5.設有RS-232接口。通過上位機軟件,自PC控制本裝置可行自動或手動檢驗,并對結果行處理和管理。
6.設有大容量的非易失性存貯器,可存貯300塊被檢表檢測原始數據,以供查閱和上傳。
術標
1、交流參數：
1)電壓量程 57.7V、100V、220V、380V,每相*輸出容量20VA；
2)電流量程 1A、5A，每相*輸出容量10VA；
3)電壓、電流調節范圍0～120%,調節細度5×10-5；
4)頻率 調節范圍45～65Hz,調節細度0.001Hz，調定值準確度5×10-5；
5)相位 調節范圍0～359.99°,調節細度0.01°；
6)電壓、電流、切率測量準確度0.05%；
7)電壓、電流輸出波形失真度≤0.3%:
8)電壓、電流及率輸出穩定度≤0.01%/60s(峰峰值)；
9)諧波2～31次,幅度 0～20%,相位細度0.01° -N（N為諧波次數)。
10)模擬量輸出(選項)
電壓量程 ±1、±5、±10V;
電流量程 ±1、±2.5、±5、±10、±20mA;
電壓、電流準確度0.05%。
11)變送器測量(選配能)
直流電壓 ±1、±5、±10、±20、1～5、2～10、1～3～5、2～6～10V準確度0.01%;
直流電流 ±1、±2.5、±5、±10、±20、4～20、4～12～2OmA準確度0.01%:
紋波 準確度1%:響應時間40ms;
12)在線測量 0～120V、0～6A 0.1%。
2、作電源：單相220V±10%,50Hz±5%。
3、使用環境：溫度20℃±10℃,相對濕度≤85%RH。
4、體積重量：460×450×175nm3,到15kg。
產品成套性:
|
1、
|
主機1套
|
|
2、
|
測試線1套
|
|
3、
|
電源線1套
|
|
4、
|
鋁合金便攜箱1只
|
|
5、
|
說明書
|
|
|
出廠檢測報告
|
|
|
包裝方式：木箱/套
|
