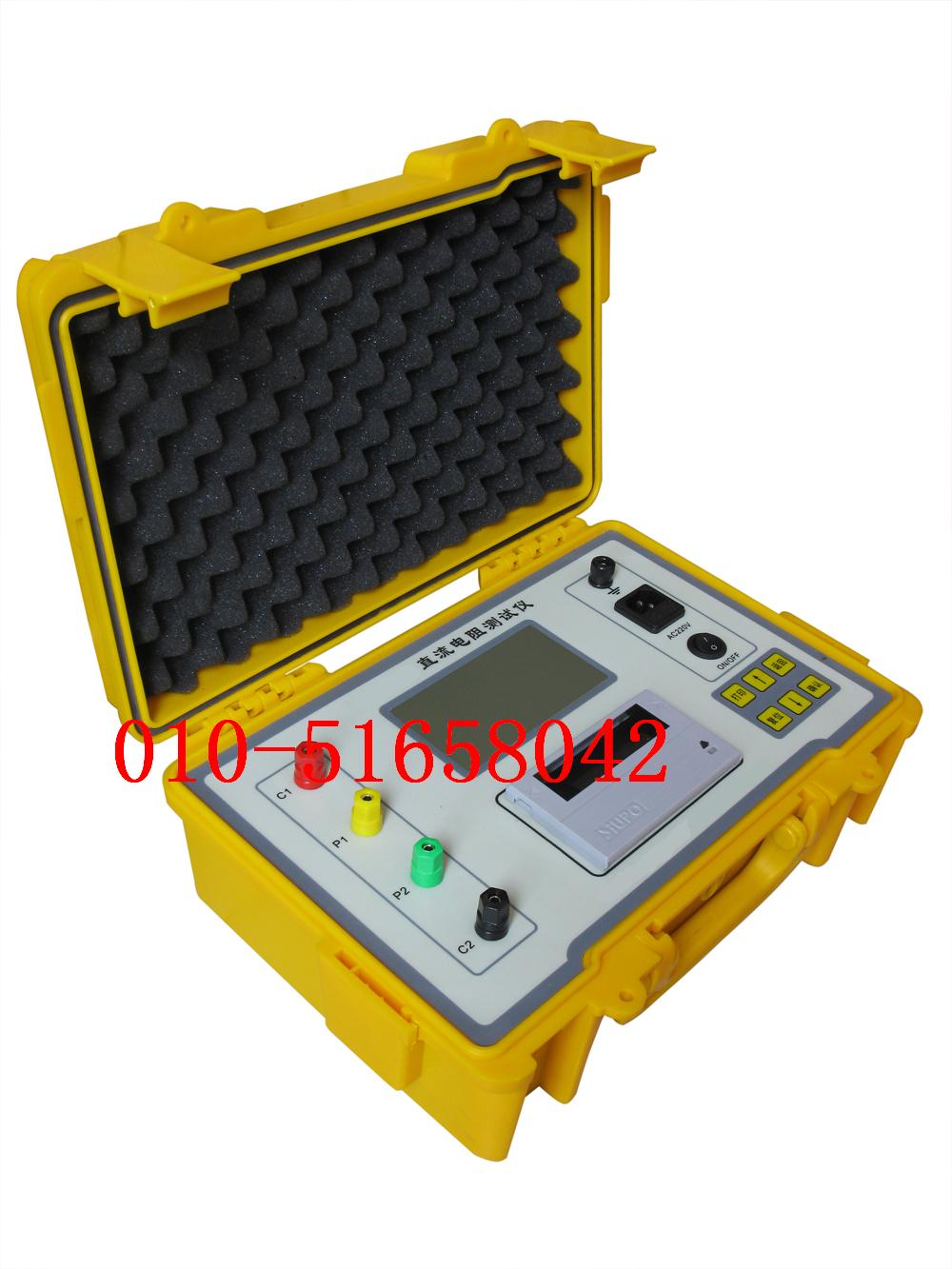

直流電阻快速測試儀/直流電阻儀 型號：H13926
測量變壓器繞組的直流電阻是個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，須測量變壓器繞組的直流電阻，其目的是：
①檢查繞組內導線和引線的焊接質量；
②檢查分接開關各個位置接觸是否良好；
③檢查繞組或引出線有無折斷處；
④檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生處或幾處斷線的情況；
⑤檢查層、匝間有無短路的現象。
本儀器界面*采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好，測量過程及儀器作狀態提示明確充分，不需操作人員記憶過多的規程；采用電流源線性補償術,測試穩定、測量精度、速度快，提了測量效率，減輕了操作人員的作強度。術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。
本儀器適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。
二 .術標:
2.1 主要術標:
l 測量范圍: 0～2000Ω。(共六檔)
l 測試電流:5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω); 0.005A(2000Ω) 。
l 分辨率: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。
l 準確度: 1mΩ～2000Ω ( ±0.2 % RDG +2 d )
2.2 其它:
l 整機耗:≤100W
l 作溫度與濕度: 0℃～40℃; ≤ 85 % RH
l 耐壓: AC1.5kV 50HZ 1min
l 作電源: AC220V 50 HZ (±10 %)
l 尺寸:350mm(L)× 260mm(W)× 140mm(D)
l 重量: 約3kg
