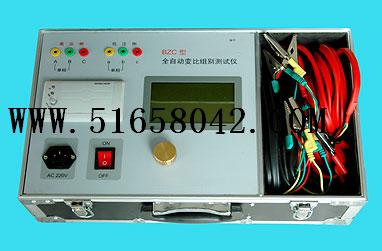

自動變比測試儀 型號：H11022

、 前言
    根據IEC及家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是做的項目,這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內故障或接觸故障。我公司研制生產的自動變比測試儀根據用戶的現場使用要求，操作簡便，能備，數據穩定可靠的點。能適應各種大中小型變壓器變比測試的需要。
二、 注意事項
    1、 使用前請認真閱讀本使用說明書。
    2、 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、塵埃過濃、溫、陽光直射等場所使用。
    3、 接線時注意壓側與低壓側引線不能接反。
    4、 儀器開機后不能將測試引線互相短路或接地等，須將不用的引線夾懸空處理。
    5、 儀器接線要注意黃、綠、紅三色分別對應變壓器的A、B、C、三相接線端不可接錯。
    6、 對儀器的維修、調整應由業人員行。
三、 性能點
    1、 中文菜單提示、操作簡單方便。
    2、 變比測量范圍大：0.9-2200。
    3、 能強大：既可行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量性，聯接組別可意選擇，次成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可行自動識別組別。
    4、 測量速度快。
    5、 攜帶方便、適合野外作業。
四、 術標
    1、 變比測量范圍：0.9-2200。
    2、 精度：± （0.1%±3字）。
    3、 分辨率：*小分辨10-3
    4、 電源：220V±10%，50HZ。
    5、 組別選：Y，△，Z型變壓器選。
    6、 作溫度：0-40℃。
    7、 環境濕度：小于80%不結露。
    8、 外型尺寸：440×260×200
五、 作原理

整機原理框圖見圖

圖 原理框圖

六、操作方法
    1、 試品接線：
    （1） 若試品為三相變壓器，則壓側對應的A、B、C、分別接儀器面板的壓 插座的黃綠紅三把線夾，低壓側對應接低壓插座的三把線夾。若試品無中性點則黑色線夾懸空不接。若試品為單相變壓器，則壓側與低壓側分別接黃色和綠色的線夾，其他線夾懸空。
    （2） 注意：壓側引線與低壓側引線要對應好，嚴禁接反！
    （3） 插上220V，50HZ的電源線，打開電源開關，此時液晶
屏顯示主菜單。
    2、 菜單選擇：
    （1） 在開機，復位或測量畢按“返回”鍵后，屏幕出現主菜單

圖三 主菜單

參數設置
    旋轉鼠標可分別選擇壓方式，額定變比分接總數、分接間距、測試五個條目。
    A、壓方式設置：
    入此能可對變壓器類別行設置。既可設置為單相變壓器測試也可設置為三相變壓器相測試。
    B、額定變比設置：
    入此能可根據變壓器銘標輸入變壓器已知變比。

參數設置菜單
    1、在主菜單上入選擇，選擇“測試”條目，按“確認”鍵，入“測試”子菜單，
    2、選中“變比測試”條目。按“確認”鍵，則按上述設定行變比測試。
    3、選中“分接間距”條目。按“確認”鍵，則行分接調試。
    4、選中“返回”條目。按“確認”鍵，返回主菜單。
    5、開始測量，屏幕顯示“正在測試，請稍后……”
    6、測試畢屏幕顯示測試結果。根據“接線方式”“相別設置”“參數設置”子菜單中選擇不同，屏幕顯示結果不同。

A 三相自動測試結果顯示見圖

B 三相變壓器每項單測試，顯示見圖

注意：
    A、 若參數設置時輸入了額定變比，則測試結果顯示誤差；若額定變比設定是0.000則不顯示誤差、分接位置和分接值等參數。
    B、 若接線有誤，在測試開始儀器會自動提示“接線錯誤”，此時操作者要按“復位”鍵，檢查接線后方可重新測量。若測試電源無輸出，儀器同樣會提示“錯誤”，檢查儀器是否有問題。
七、儀器成套性
    1、 主機 1臺
    2、 測試電纜 1套
    3、 電源電纜 1條
    4、 合格證 1個
    5、 使用說明書 1本
    6、 打印紙 1卷
    7、 保險絲 三只
八、售后服務
    儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排*便捷的處理方案。
九、打印機
    1、本機使用小型點陣式**熱敏打印機，打印機具有體積小，能備，速度、清晰、外型美觀等優點。
    2、安裝紙卷：按下OPEN鍵開門，裝上紙卷后合上門板按打印內圖，按所示方式裝紙。
    3、打印機自檢按住SEL鍵不放打開電源，然后松開SEL鍵，打印機將打出自檢條樣。
