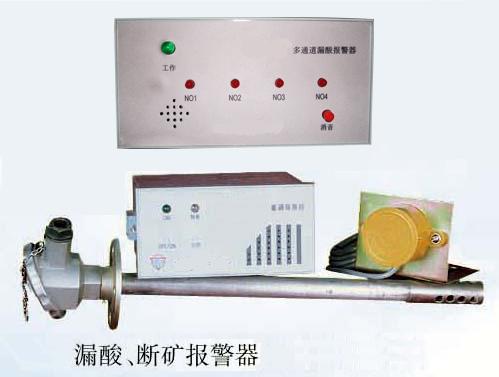

漏酸報警儀/ 漏酸檢測儀 型號：H7371
、簡介：
該儀器門為硫酸生產廠冷卻排管及陽保護器內酸管道漏酸報警而*。
濃度為93%、98%的硫酸在塔底排出后，經排管冷卻后返回循環槽，由于冷卻排管長期作在熱的濃酸介質中，管壁易受腐蝕，以致穿孔而漏酸。因排管上方有大量冷卻水流下，往往不能及時發現漏酸。而在采用陽保護器的藝流程中，管道漏酸更不易被發現。漏出的硫酸和冷卻水起排走，成經濟損失和水質的污染，NHS-LS－C多通道漏酸報警能長期、有效的對循環水中微量含酸量行監測。儀器本身帶聲、光報警并有開關量輸出，可方便接入DCS系統。
本儀器臺控制器可外接四個電，各電互相立作，可分別安裝在不同位，報警時可根據不同報警示燈判斷漏酸位，使用更加方便。
該儀器結構簡單，使用方便，壽命長，維護量小，經濟效益明顯。
二、儀器作原理
本儀器采用電導作原理。
水溶液電導率、水溶液的等效電阻的關系為式：
θ=R·K ---------------- 公式
式中：
θ——傳感器常數，cm-1；（在本儀器中傳感器為電）
R——水溶液的等效電阻，Ω；
K——水溶液的電導率，s·cm-1。
由于冷卻水的電導率很低，當發生漏酸現象時，泄露的硫酸導致冷卻水中的可導電離子增多，從而使冷卻水的電導率變大，由公式可知，在傳感器（電）常數不變的情況下，水溶液的電導率變大，相對應的等效電阻將減小。
處理器線路采用器原理，電安裝在排管冷卻水池出口或陽保護器冷卻水管道出口。若未漏酸，則電電阻ｒ較大，橋路兩端電位差為負，器輸出低電平，繼電器不動作。旦漏酸時，電電阻ｒ下降，電橋路電勢相對減小，橋路兩端電勢平衡被破壞，器輸入端為正，輸出電平，推動繼電器吸合，儀器發出聲、光報警訊號。從而達到報警效果。
由于采用了交流電橋測量電路和器電路，因此該儀器在長期使用中具有靈敏度，測量范圍廣，使用周期長，電無明顯化等優點。電采用不銹鋼制。其中碳棒和不銹鋼外套分別為兩。
三、儀器安裝、使用及維護：
1、開箱：儀器開箱后應檢查箱內零配件。每套儀表含控制器臺，電到四支（按照客戶需求決定電數量），安裝法蘭到四套，說明書及合格證各份。
2、安裝：電分常壓型和增強型兩種。
常壓型電適用于冷排漏酸的監測，安裝于冷排水總出口處，可根據現場情況調整度和方向，也可使用多套，分別監視各組排管是否漏酸。
增強型電適于采用陽保護器酸冷器的藝流程。
安裝方法見附圖二所示。
控制器可安置在儀表操作室或現場，表盤開孔尺寸：152＋1×76＋1，控制器接線見附圖所示。
附圖
3、調試分開機調試和現場調試兩分：
開機調試：按照要求接好控制器后，接通電源，綠色電源示燈亮，分別將各電短路，其面板上對應電報警紅燈亮，并發出報警音響；
現場調試：可根據現場冷卻水質情況，配PH為定值的標準溶液，將電插入該溶液中，調整電位器至發出報警訊號即可。在現場調試中，對應電Ⅰ，Ⅱ，Ⅲ，Ⅳ可分別對應調整控制器線路板上電位器W1，W2，W3，W4。
4、儀器使用：
按照要求接好控制器并且用戶根據自身要求調整好電位器以后，儀器即可正常使用。面板上報警示燈共有四個，NO1，NO2，NO3，NO4分別對應電Ⅰ，Ⅱ，Ⅲ，Ⅳ。當發生漏酸現象時，控制器面板上對應漏酸位的電的紅色報警燈亮，報警器發出蜂鳴聲（可使用控制器面板上的消音按鈕，使蜂鳴器停止報警，但紅色報警燈仍然保持報警狀態）。漏酸問題解決后，紅色報警燈滅，報警蜂鳴器停止報警。陽保酸冷器沒有漏酸時，儀器只有綠色示燈亮。
5、輸出：
本儀器具有開關量輸出，并可通過數字開關成輸出常開與常閉狀態的轉換。以電Ⅰ為例。當對應電Ⅰ的數字開關（控制器線路板上的XZ1）1為ON，2為OFF時，輸出狀態為報警狀態時為斷開，不報警時為閉合。當數字開關1為OFF，2為ON時，輸出狀態為報警狀態時為閉合，不報警時為斷開。數字開關1，2同時為ON或者同時為OFF時，無開關量輸出。其他電輸出與電Ⅰ相同，只要調節電對應的數字開關。
6、維護清理：
本儀器可連續作，般可視水質情況不定期清理電，去除電端污物，使電保持清潔。
7、故障分析：
報警器不報警：可將電取出清理干凈后，按要求接好控制器，接通電源，將電短路。若發出聲光報警，按本說明書中三-（3）項重新調節即可。若不報警，將報警器送廠修理。
報警器經常誤報警：按說明書中中三-（3）項所示現場調試好后，將對應電的電位器再逆時針調整些，保證報警器依然能發出聲光報警即可。
附圖二
